用夹子(clip)来取代屏蔽框的方法，这种夹子不但可以使用SMT打件，而且体积小所以不怕变形，其实较早期的管状保险丝(fuse)就有类似的设计产品了。
这种夹子可以直接取代屏蔽框，当夹子被焊接在电路板之后，再直接把屏蔽罩安装在这些夹子中间夹住就可以了，等于少了一个屏蔽框的费用。我们大概比较了一下屏蔽框(Shielding frame)与屏蔽夹(shielding clip)之间的优缺点如下：
|
|
屏蔽框(Shielding frame) |
|
|
零件成本 |
开模费用约USD3000~4000 |
无须开模费用。 |
|
SMT打件成本 |
1.屏蔽框的平整度问题影响打件良率。 |
1. 无平整度的问题。 |
|
维修费用 |
1.屏蔽框会遮蔽组件，不利维修，经常需要减除中间的十字肋或部份边框。 |
1. 不会影响维修。 |
|
测试 |
屏蔽框的十字肋及框边经常影响测试点的摆放，造成测试点摆放不易，甚至降低测试涵盖率。 |
测试点不需要做特别的让位。 |
|
组装 |
组装屏蔽罩时容易对位。 |
组装屏蔽罩时需要对位，容易有偏差，建议要训练作业员从一个角落的两端先对位后组装。 |
虽然屏蔽夹有非常多的有点与成本优势，但仍然有许多的工程问题需要理清：
它的夹持力如何，如何计算摔落实验时不会掉下来？根据厂商的回答，每个夹子的对屏蔽框的夹持力约为 1 kgf，所以计算摔落实验时的G值之后就可以知道一个屏蔽框需要几个夹子。一般来说一个屏蔽框通常最少需要4个夹子来固定其位置。
它焊接在板子上的附着力为何？根据厂商的回答，每个夹子所能承受的推力为 5kgf 以上，应该足够应付目前的消费电子产品需求。
有否建议多远的距离应该摆放一个夹子？根据厂商的回答，以手机为例，大约 25mm 摆放一个夹子就可以了。
吃锡厚度有无建议？根据厂商的回答，吃锡厚度最好在0.1mm，太厚的话怕屏蔽框与电路板的中间会出现较大的空隙，影响EMI的效果。
一、功能与结构
凯鼎屏蔽罩夹子，屏蔽罩固定夹，屏蔽罩弹性支架，SMT夹子，贴片夹子
主要功能：手机主板，平板电脑主板，无线路由主板，各种电子设备主板贴片用支撑屏蔽罩用。
用此夹子可以替代老式的屏蔽框，且维修和拆装方便老式的是焊接的，现在的夹子用载带包装
SMT贴片焊接在主板上，屏蔽罩卡在夹子上面。
规格：

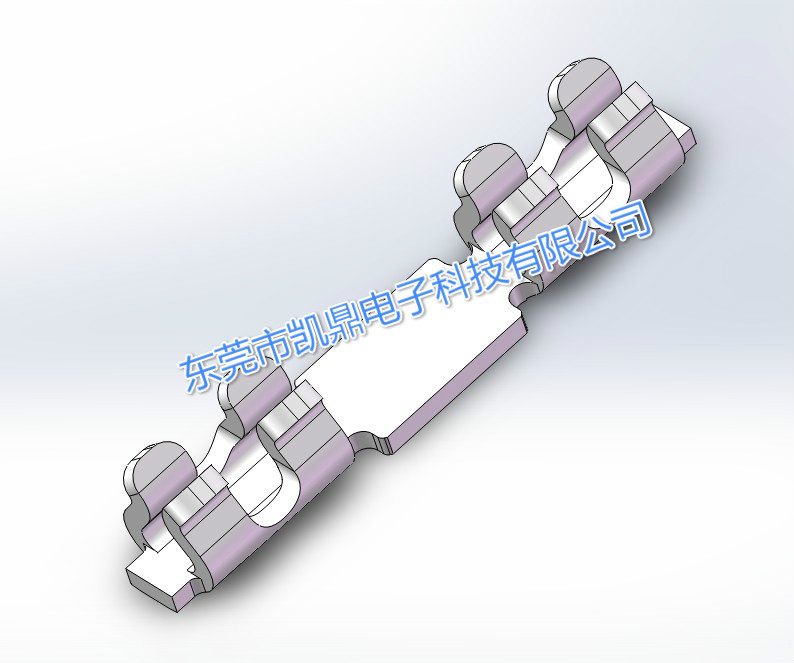

015夹子 L6.5*W0.8*H1.28*S0.15 固定屏蔽罩厚度T=0.15MM
020夹子 L6.5*W0.8*H1.28*S0.2 固定屏蔽罩厚度T=0.2MM
注解：夹子采用高速冲模生产，材质选用进口SUS301，表面电镀雾锡，自动化SMT专用载带包装，贴片快速方便。產品類型：板上式
新料號：KD-PBJ-001
產品規格：H=0.80mm
產品外形尺寸（長x寬x高）：6.5*0.8*1.28（mm）
板上高度：0.80mm
配合屏蔽罩(線徑)厚度：0.20mm
目前日產能：500K
最小包裝量：10K
備註：標準物料，可通用
|
二、屏蔽夹与屏蔽框优劣势对比 |
||||||||||||||||||
|
专业生产屏蔽夹，尺寸精确，质量上乘，优质的售后服务，交货及时。
该产品弹性好，易上锡，采用SMD载带包装，贴装方便，更好地分隔了屏蔽区，加强了屏蔽效果，降低了屏蔽罩、屏蔽框的生产工艺、材料、可焊性、平整度及包装的要求，降低了屏蔽罩、屏蔽框的生产使用成本，
同时也降低了后续主板生产、检验、维修等方面的成本，贴片生产检验合格后加盖屏蔽罩，维修时可将屏蔽罩直接从固定夹上取下，而不再需要将屏蔽罩高温吹脱，避免了高温吹脱屏蔽罩时吹坏主板，大大降低了因维修所产生的坏板率，对手机主板起到了直接保护作用。是一款取代屏蔽框的最佳产品。屏蔽夹适用于所有传统的电缆屏蔽，可进行符合EMC标准的接线，以及较短的低电阻触点过渡。 这种夹子可以直接取代屏蔽框，当夹子被焊接在电路板之后，再直接把屏蔽罩安装在这些夹子中间夹住就可以了，等于少了一个屏蔽框的费用。我们大概比较了一下屏蔽框(Shielding frame)与屏蔽夹(shielding clip)之间的优缺点如下：
|
|
